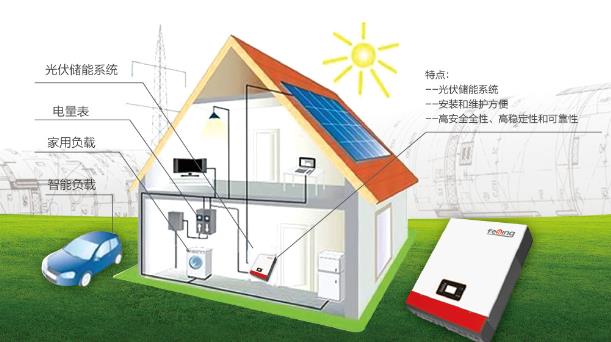

獨立光伏戶用系統
獨立光伏戶用系統
本解決方案面向偏遠無電地區的分散供電，根據負載情況，提供交流、直流和交直流輸出獨立光伏戶用系統；同時可客制化內置收音機等拓展功能，亦可客制化配置SIM卡或GPRS通信模塊等實現戶用系統的商業化運營。
產品參數
1 并網型戶用儲能系統
1.1簡介
NEFS-HS系列并網戶用儲能系統的輸出功率有3KW、5kW、10KW等多個規格，采用長壽命、環保型蓄電池作為儲能單元，利用太陽能發電，可將太陽能發出的電量儲存到蓄電池中，實現自發自用、低碳用電、孤網運行，亦可通過并網向電網回饋電量，實現低碳發電、并網運行。
1.2系統特點
Ø 先進的DSP控制設計可以讓數據檢測更精準
Ø 具備MPPT功能，最大功率跟蹤組件發電量，充分利用太陽能
Ø 適應于并網、離網和并/離網多種場合
Ø 多機可并聯、安裝方便
Ø 配置多種通訊接口如，USB/RS232/CAN
1.3適用地區
Ø 偏遠無電地區，無電網時離網運行、有電網后并網運行，避免投資浪費；
Ø 能源短缺地區，分布式供電，提高電力質量、緩解電網壓力；
| 型號 | FSHS48-3K | FSHS48-5K | FSHS48-10K |
| 相位 | 單相輸出 | 單相輸出 | 三相輸出 |
| 光伏組件配置 | 2940W | 4900W | 9800W |
| 電池配置 | 48V/500Ah | 48V/500Ah | 48V/1000Ah |
| PV輸入端（直流） | |||
| 額定電壓 | 360VDC | 360VDC | 720VDC |
| 最大輸入電壓 | 500VDC | 500VDC | 900VDC |
| 啟動電壓/初始并網電壓 | 116VDC/150VDC | 116VDC/150VDC | 320VDC/350VDC |
| MPPT追蹤范圍 | 250VDC～450VDC | 250VDC～450VDC | 350VDC～850VDC |
| 最大輸入電流 | 1×18A | 2×18A | 2×18.6A |
| 電網輸出端（交流） | |||
| 額定電網電壓 | 208/220/230/240 VAC | 208/220/230/240 VAC | 230VAC（P-N）/40 0VAC（P-P） |
| 電網電壓范圍 | 184-265VAC | 184-265VAC | 184-265VAC/每一相 |
| 電網頻率范圍 | 47.5～50.2 Hz或59.3～60.5Hz（自適應） | ||
| 額定輸出電流 | 13A | 23A | 14.5A/每一相 |
| 功率因數 | ＞0.99 | ||
| 電網輸入端（交流） | |||
| 電網啟動電壓 | 120-140VAC | 120-140VAC | 120-140VAC/每一相 |
| 自動啟動電壓 | 180VAC | ||
| 輸入電壓范圍 | 170-280VAC | ||
| 最大輸入電流 | 30A | 30A | 40A |
| 電池模式輸出端（交流） | |||
| 額定輸出電壓 | 208/220/230/240 VAC | 208/220/230/240 VAC | 230VAC（P-N）/40 0VAC（P-P） |
| 輸出頻率 | 50 Hz / 60 Hz（自適應） | ||
| 輸出波形 | 純正弦波 | ||
| 效率（DC至AC） | 93% | 95% | 91% |
| 電池&充電器 | |||
| 額定電壓 | 48VDC | ||
| 最大充電電流 | 預設25A，5A-25A（可調整） | 預設25A，5A-25A（可調整） | 預設60A，10A-200A（可調整） |
| 通訊界面 | |||
| 通訊接口 | RS-232/USB | RS-232/USB | RS-232/USB和CAN |
| 智能插槽（可選） | SNMP，Modbus和AS-400 | CAN,以太網 | SNMP，Modbus和AS-400 |
| 使用環境 | |||
| 濕度 | 0 ~ 90% 相對濕度無凝結 | ||
| 運行溫度 | 0-40°C | 0-50°C | -10-55°C |
| 海拔范圍 | 0～1000公尺 | ||
| 認證 | |||
| 標準 | VDE 0126-1-1、VDE-AR-N 4105 CE：EN 61000-6-2、EN 61000-6-3、EN 62109 | ||
2獨立型交直流戶用儲能系統
2.1簡介
FS-HS系列離網交直流戶用儲能系統的輸出功率有100W、200W、0.5kW、1kW、2kW等多個規格，逆變器采用SPWM調制方式，工頻隔離升壓輸出純正弦波，采用太陽能專用儲能蓄電池作為儲能單元。系統將太陽能發出的電量儲存到蓄電池中，并同時輸出直流電以及逆變成交流電給負載提供電能，實現自發自用、低碳用電。
2.2系統特點
Ø 采用MPPT算法提高太陽能利用率
Ø 控制器采用無源無損軟開關技術提高轉換效率
Ø 逆變器輸出為純正弦波，可用于感性、容性、阻性等負載工況下
Ø 智能式診斷，保護功能齊全，保障設備可靠運行
Ø 模塊化設計，快速插接式安裝
2.3適用地區
Ø 偏遠無電地區、偏遠海島、邊防哨所，提供穩定電能
Ø 自然災害頻發地區，提供應急照明
Ø 游牧民族地區，提供移動供電
| 型 號 | FSHS12-100 | FSHS12-200 | FSHS24-500 | FSHS48-1K | FSHS48-2K | |||
| 光伏組件配置 | 100W | 200W | 380W（190W×2） | 980W | 1960W | |||
| 蓄電池配置 | 12V80Ah | 12V150Ah | 24V150Ah | 48V150Ah | 48V300Ah（150Ah×2） | |||
| 交流輸出 | 120W | 240W | 400W | 900W | 1700W | |||
| 額定功率 | ||||||||
| 充電控制器 | 12V/10A | 12V/15A | 24V/20A | 48V/20A | 48V/40A | |||
| 輸出 | AC | 額定電壓：AC 220V 額定頻率：50Hz | ||||||
| 電壓 | 額定功率：150VA/120W | 額定功率：300VA/240W | 額定功率：500VA/400W | 額定功率：1000VA/900W | 額定功率：2000VA/1800W | |||
| 輸出波形：正弦波；畸變率<3% | ||||||||
| 轉換效率：＞87% | ||||||||
| DC | 額定電壓：DC12V | 額定電壓：DC12V | 額定電壓：DC 24V | 額定電壓：DC48V | 額定電壓：DC48V | |||
| 額定電流：10A | 額定電流：15A | 額定電流：20A | 額定電流：30A | 額定電流：60A | ||||
| 額定電壓：DC 5V 額定電流：1A | ||||||||
| 允許光伏組件最大輸入電壓 | 50V | 50V | 50V | 100V | 100V | |||
| 允許光伏組件最大輸入電流 | 15A | 15A | 20A | 20A | 40A | |||
| 蓄電池過充保護恢復電壓點 | 13.6V±0.2V | 13.6V±0.2V | 27.2V±0.2V | 54.4V±0.2V | 54.4V±0.2V | |||
| 蓄電池過充保護動作電壓點 | 15V±0.2V | 15V±0.2V | 30V±0.2V | 60V±0.2V | 60V±0.2V | |||
| 蓄電池過放保護動作點 | 11.4V±0.2V | 11.4V±0.2V | 22.8V±0.2V | 45.6V±0.2V | 45.6V±0.2V | |||
| 蓄電池過放保護恢復點 | 12.6V±0.2V | 12.6V±0.2V | 25.2V±0.2V | 50.4V±0.2V | 50.4V±0.2V | |||
| 控制逆變器一體機控制器的轉換效率 | ≥98% | ≥96% | ||||||
| 蓄電池充電方式 | 三階段充電 | |||||||
| 相對濕度 | ≤90% | |||||||
| 海拔高度 | ≤6000m | |||||||
| 防護等級 | 不低于IP21 | |||||||
| 保護功能 | 太陽電池組件接反保護，蓄電池過充、過放保護；蓄電池接反保護；蓄電池反向放電保護功能；輸入過壓、欠壓保護；輸出過載、過電流保護、短路保護、過熱保護。 | |||||||
| 壽命 | 平均無故障時間不低于3年，使用壽命20年。 | |||||||
| 使用環境溫度 | ﹣20℃~70℃ | |||||||
| 參考外形尺寸 | 400×210×432mm | 508×215×450mm | 1000×450×600mm | 1200×500×600mm | 1200×500×1200mm | |||
| 重量 | 30Kg | 60Kg | 106Kg | 200Kg | 370Kg | |||
3獨立型直流戶用儲能系統
3.1簡介
FS-HS系列直流戶用儲能系統的輸出功率有10W、30W、50W等多個規格，控制器采用PWM調制方式，實現電能變換高效化，采用太陽能專用蓄電池作為儲能單元。系統將太陽能發出的電量儲存到蓄電池中，同時直接或通過DC-DC變換為負載提供直流電，實現自發自用、低碳用電。
3.2系統特點
Ø PWM控制，效率高達98%以上
Ø 輸出電壓等級為DC12V，DC5V
Ø 保護功能全，安全穩定
Ø 內置收音機、MPS等拓展功能
Ø 內置USB接口，可為手機等充電
3.3適用地區
Ø 偏遠無電地區、偏遠海島、邊防哨所，提供穩定電能
Ø 自然災害頻發地區，提供應急照明
Ø 游牧民族地區，提供移動供電
| 型號 | FSHS12-10 | FSHS12-30 | FSHS12-50 |
| 光伏組件配置 | 10W | 30W | 50W |
| 蓄電池配置 | 12V7Ah | 12V28Ah | 12V42Ah |
| 系統額定電壓 | 12V | ||
| 系統額定電流 | 10A | ||
| 光伏輸入最大電壓 | 50V | ||
| 靜態功耗 | ≦8mA | ||
| 浮充電壓 | 13.6V | ||
| 快充電壓 | 14.5V | ||
| 均充電壓 | 14.7V(循環使用2.45V/單體) | ||
| 欠壓恢復電壓 | 12.6V | ||
| 深放電保護電壓 | 11.4V | ||
| 過壓恢復電壓 | 13.6V | ||
| 過壓保護電壓 | 15V | ||
| 工作溫度 | -20℃~70℃ | ||
| 溫度補償 | -4mV/℃/單體 | ||
| 防護等級 | IP54 | ||
| 控制器效率 | ≧98% | ||
| 蓄電池充電方式 | 三階段充電 | ||
4典型案列：

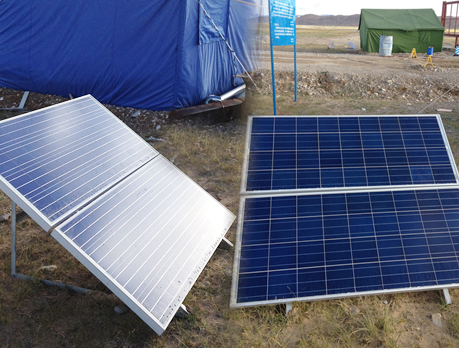

案例一：
項目名稱：西藏阿里、那曲地區無電地區光伏戶用系統建設項目
建設地點：西藏自治區改則縣
| 設備名稱 | 數量 | 備注 |
| 光伏組件 | 2塊 | 功率：160Wp（含連接線及連接附件） |
| 匯流端子 | 1套 | MC4-DJ2011-4A |
| 控制逆變一體機 | 1套 | 500W/24V/15A（與蓄電池相適用，220V交流輸出） |
| 交流節能燈具 | 4套 | 9W |
| 蓄電池 | 2只 12V/150Ah | 閥控密封式鉛酸蓄電池（含連接線及連接附件） |
| 組件支架 | 1套 | 含安裝配件，可拆裝 |
案例二：
項目名稱：三峽集團海西州無電地區戶用系統
建設地點：青海省海西州都蘭縣、格爾木市
| 設備名稱 | 數量 | 備注 |
| 光伏組件 | 2塊 | 功率：160Wp（含連接線及連接附件） |
| 匯流端子 | 1套 | MC4-DJ2011-4A |
| 控制逆變一體機 | 1套 | 500W/24V/15A（與蓄電池相適用，220V交流輸出） |
| 交流節能燈具 | 4套 | 9W |
| 蓄電池 | 2只 12V/150Ah | 閥控密封式鉛酸蓄電池（含連接線及連接附件） |
| 組件支架 | 1套 | 含安裝配件，可拆裝 |
