通信基站新能源發電系統
通信基站新能源發電系統
簡介：

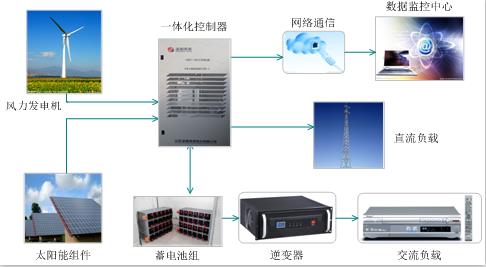

風光互補通信基站供電系統是一款專為通信基站電源系統設計的綠色節能發電系統。系統集成了太陽能控制模塊、風能控制模塊、集中監控模塊、遠程監控模塊于標準機柜，將風能、太陽能轉換為直流電源，直接或蓄電池儲存后用于站內直流負荷，并可外接逆變器為站內交流負載供電。
產品參數
系統特點：
1.模塊化設計，配置靈活，擴容方便，支持熱插拔，維護簡單
2.一機集成多個太陽能控制模塊或風能控制模塊，適用于純太陽能、純風能或風光互補站點，亦可與外接-48V電源形成互補供電系統使用
3.采用統一的就地集中監控模塊和遠程監控模塊，實現各模塊之間的均流控制
4.采用最大功率跟蹤（MPPT）技術，充分利用太陽能或風能
5.完善的電池智能管理功能，保障并延長蓄電池組的使用壽命
6.提供CAN/RS485/RS232通訊接口及標準通信協議，方便用戶接入其它實時監控系統、時刻掌握系統運行狀態
7.采用GSM/GPRS/CDMA網絡通信技術，結合系統完備的故障報警功能，實現遠程高效運行維護
| 參數名稱 | |||
| 輸入?yún)?shù) | 光伏輸入 | 額定電壓Ue | DC 204V(6片) /DC238V(7片)/ DC 272V(8片) |
| 額定功率 | 由模塊數量決定，單模塊額定功率為2.5kW | ||
| 電壓范圍 | DC130~DC330V | ||
| 風機輸入 | 額定電壓Ue | AC220V | |
| 額定功率 | 由模塊數量決定，單模塊額定功率為2.5kW | ||
| 電壓范圍 | AC86V~AC230V | ||
| 輸出參數 | 額定電壓 | DC48V±0.2V | |
| 工作范圍 | DC43.2V ~ DC58V連續可調 | ||
| 最大輸出電流 | 由功率單元模塊數量決定 | ||
| 轉換效率（額定電壓、100%負載） | ≥93% | ||
| 功率單元 | 數量 | 光伏功率模塊最多為8，風機功率模塊最多為4 | |
| 蓄電池管理 | 浮充電壓 | 54.5V（38V~56V可設） | |
| 浮轉電流 | 5A（1~20A可設） | ||
| 均充電壓 | 56.4V（40V~58V可設） | ||
| 均轉電流 | 5A（1~20A可設） | ||
| 均充時間 | 12.0h（1.0h~100.0h可設） | ||
| 溫度補償 | 3.5 (0~7.0mV/℃) | ||
| 負載管理 | 過壓保護 | 59V（58~62V可設） | |
| 過壓恢復 | 57V（56~60V可設） | ||
| 一次斷開 | 46V（42V~50V可設） | ||
| 一次恢復 | 50V（46V~54V可設） | ||
| 二次斷開 | 44V（42V~50V可設） | ||
| 二次恢復 | 48V（46V~54V可設） | ||
| 通信監控 | CAN/RS485/RS232接口 | 可接入基站動環監控系統等其它就地監控系統 | |
| 遠程監控 | RS485接口 | 遠程運行維護管理 | |
| 環境條件 | 室外普通型 | -20℃～+50℃ | |
| 室外耐寒型 | -40℃～+45℃ | ||
| 室內型 | -5℃～+45℃ | ||
| 貯存溫度范圍 | -40℃～+70℃ | ||
| 相對濕度范圍 | <95% ( 25℃士2℃無凝露) | ||
| 海拔高度 | ＜2000m,每升高1000m，需降額10％使用 | ||
| 防護等級 | 戶內型 | ≥IP2X | |
| 戶外型 | ≥IP55 | ||
| 蓄電池容量 | 數量 | 根據負載情況進行配置，一般選擇2V500AH，2V1000AH容量等級，48只。 | |
典型案例：
案例一：

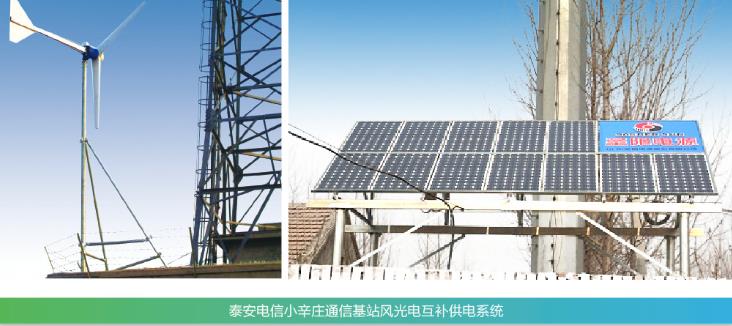

名稱：泰安電信小辛莊通信基站風光電互補供電系統
裝機容量：1850W
|
設備名稱 |
數量 |
備注 |
|
光伏組件 |
10塊 185W |
組件 功率：1850Wp |
|
風力發電機 |
1臺 |
FDT-20 功率：2000W |
|
光伏控制器 |
1套 |
FSC48-S50 |
|
風機控制器 |
1套 |
FSC48-W50 |
|
蓄電池 |
48塊2V500AH |
管式、平板膠體蓄電池 |
案例二：
名稱：西藏山南通信基站光伏供電系統
裝機容量：6240W
|
設備名稱 |
數量 |
備注 |
|
光伏組件 |
32塊 195W |
組件 功率：6240Wp |
|
光伏控制器 |
1套 |
FSC48-S200 |
|
蓄電池 |
48塊2V500AH |
管式、平板膠體蓄電池 |
其他案例：
